一、VLT® FC31 變頻器簡介

丹佛斯 VLT® Flow Drive FC31 系列矢量變頻器，是專為流體輸送、供水、暖通泵系統打造的專用變頻器，集成供水專用算法、內置 PID 閉環、多泵聯動控制，覆蓋0.75–90kW功率段，支持3×380–480V三相供電，防護等級 IP20，具備完善的過流、過壓、過載、缺相、電機過熱保護，EMC 性能優異，可直接用于生活供水、工業循環水、換熱站二次供水、污水處理等多泵恒壓 / 恒流系統。

FC31 無需外接 PLC 即可實現1 拖 N 多泵自動輪換、加減泵、休眠喚醒、故障互投，大幅降低系統成本、布線復雜度與調試難度，運行穩定、節能效果顯著。

二、FC31 多泵控制（恒壓供水）核心功能介紹

FC31 多泵控制集中在第 25 組供水功能參數，支持三種典型控制模式，實現管網壓力恒定與泵組智能管理：
1. 核心控制模式

—模式 1（雙繼電器 / 泵）：最多驅動3 臺泵，每臺泵占用 2 路繼電器，適合需要啟?；ユi、帶熱保護的泵系統。
—模式 2（單繼電器 / 泵）：最多驅動4 臺泵，每臺泵占用 1 路繼電器，布線簡潔、性價比高。
—模式 3（固定變頻泵）：1 臺變頻主泵 + 多臺工頻輔泵，變頻器直驅主泵，繼電器控制輔泵投入 / 切除，適合大流量供水系統。

2. 關鍵智能功能

—自動加減泵：根據頻率 / 壓力自動投入 / 切除輔泵，保持壓力穩定。
—均衡輪換：泵組運行時長均衡分配，減少單泵磨損、延長壽命。
—休眠 / 喚醒：低流量時自動休眠停機，壓力下降自動喚醒重啟，節能降噪。
—欠壓 / 超壓保護：壓力異常報警、停機，保護管網。
—皮帶斷裂 / 干抽檢測：泵異常時報警或跳閘，防止設備損壞。
—輔泵互鎖與延時：繼電器動作間隔保護，避免接觸器粘連。

三、多泵控制關鍵參數設定（以模式 1 雙繼電器 / 泵為例）
所有參數基于 FC31 操作面板設置，步驟清晰、調試高效。

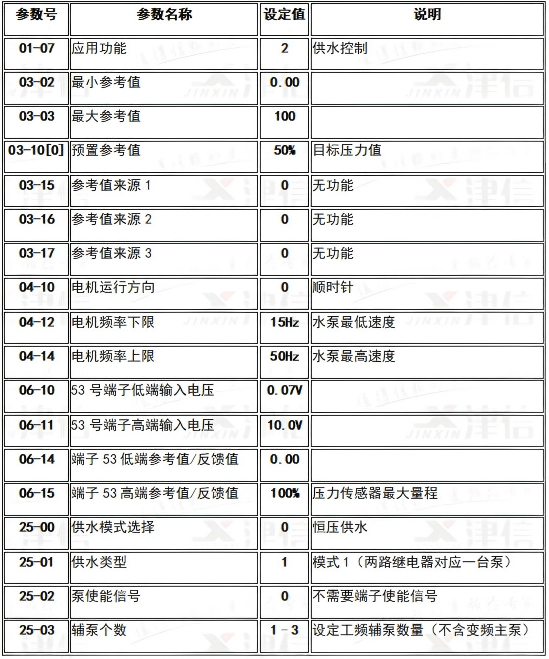

1. 基礎啟用參數

2. 加減泵頻率閾值

參數號	參數名稱	推薦值	說明
25-20	低速頻率設定2	22Hz	低于此頻率并持續，切除輔泵（針對一臺輔助泵）
25-21	低速持續時間	3s	切除延時，避免頻繁動作
25-22	低速頻率設定2	25Hz	低于此頻率并持續，切除輔泵（針對二臺輔助泵）
25-23	低速頻率設定3	28Hz	低于此頻率并持續，切除輔泵（針對三臺及以上輔助泵）
25-25	高速頻率設定1	40Hz	高于此頻率并持續，投入輔泵（針對一臺輔助泵）
25-26	高速持續時間	3s	投入延時
25-27	高速頻率設定2	45Hz	高于此頻率并持續，投入輔泵（針對二臺輔助泵）
25-28	高速頻率設定3	48Hz	高于此頻率并持續，投入輔泵（針對三臺及以上輔助泵）

3. 休眠與喚醒

參數號	參數名稱	推薦值	說明
25-42	輔泵連續運行時間	24H	>0H開啟循環泵
25-43	換泵頻率	50Hz	變頻器必須持續低于該頻率，才可以進行換泵
25-50	休眠方式	2	啟用休眠
25-51	休眠壓力準位	95%	達到設定壓力 95% 進入休眠
25-57	喚醒壓力準位	80%	降至 80% 自動喚醒
25-53	休眠頻率	16Hz	進入休眠最低頻率

4. 繼電器與保護

參數號	參數名稱	設定值	說明
05-40[x]	繼電器輸出功能	192	設為供水專用繼電器
25-04	反饋信號源選擇	12	AI 0-10V
25-40	切泵互鎖時間	1.0s	繼電器動作間隔
25-85	皮帶斷裂檢測	1	開啟警告，可選跳閘

5. PID 閉環參數（過程壓力控制）

參數號	參數名稱	設定值	說明
01-00	運行模式	3	過程閉環（PID）
07-20	PID 反饋源	2	54 號端子 AI 接壓力傳感器（4–20mA）
07-30	PID 正反邏輯	0	正邏輯：壓力低→升頻
07-32	過程PI啟動頻率	15Hz	水泵的最低速度
07-33	過程PI比例增益	0.5
07-34	過程PI積分時間	8.00
07-39	給定值帶寬	1.00%

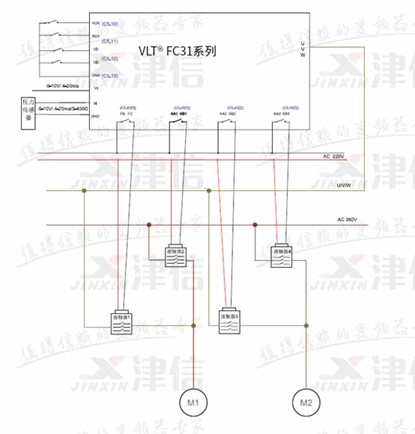

四、主回路與控制回路標準接線（4組繼電器驅動二臺泵, 每個泵占用兩個繼電器示例）

—變頻器輸出嚴禁并聯電容 / 浪涌吸收器。
—電機線≥100 米建議加裝輸出電抗器。
—所有電機可靠接地 PE。

五、總結
VLT® FC31 變頻器以內置多泵控制器為核心，實現了無 PLC 恒壓供水，兼具調試簡便、運行可靠、節能高效等優勢，廣泛適配小區供水、廠區循環水、暖通空調、污水處理等多泵系統。通過 25 組供水參數與標準接線，可快速完成 1 拖 2/1 拖 3/1 拖 4 泵工程部署，是流體系統多泵聯動的理想驅動方案。
