丹佛斯IC2 Micro變頻器參數設置指南

時間：2024-05-08    作者：津信變頻    點擊：次
丹佛斯IC2 MICRO變頻器是丹佛斯最新推出的一款通用變頻器，可以通過面板方便的進行參數設置：

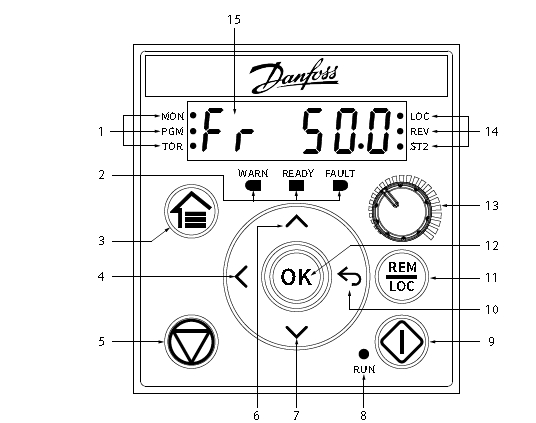

一、面板



1 狀態指示燈 6 向上 11 遠程/本地
2 操作指示燈 7 向下 12 OK
3 主屏幕/菜單 8 運行指示燈 13 電位計
4 向左 9 啟動 14 狀態指示燈
5 停止/復位 10 返回 15 主顯示屏

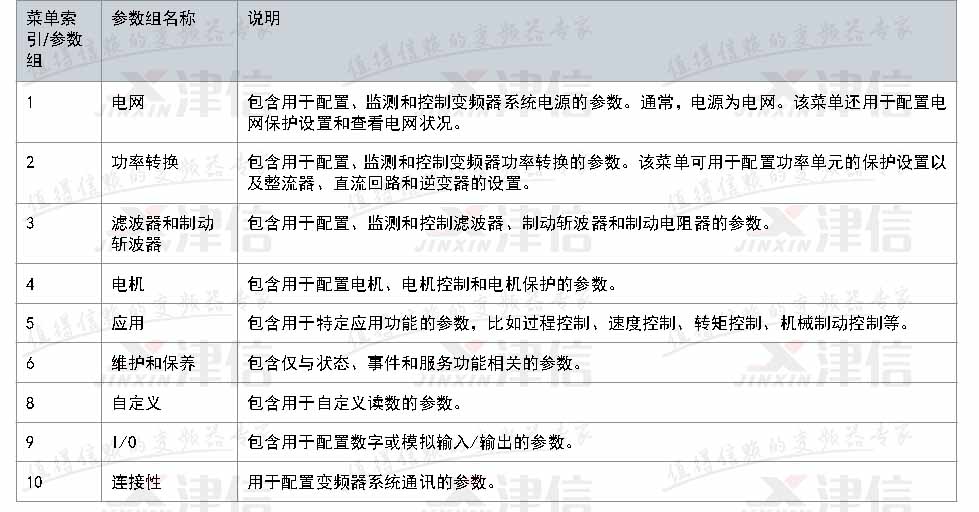

二、參數組
IC2的參數包括10組，和丹佛斯變頻器傳統參數設置方式有良好的延續性，可以通過選擇不同的參數組來進行相應的設置。


三、基本參數設置

基本設置
參數索引 參數名稱 推薦設置 參數編號
1.2.2 電網類型 [12] 380-440V/50Hz 6
5.4.2 工作模式 [0] 速度開環 100
5.5.1.1 控制源 [0] 數字和控制 字 801
5.5.1.2 控制源 [1] FC 端口 802
5.5.3.5 參考功能 [0] 總和 304
5.5.3.6 參考值來源 [0] 鏈接到本地/遠程 313
5.5.3.7 參考值 1 來源 [1] 模擬輸入 33 315
5.5.3.8 參考值 2 來源 [2] 模擬輸入 34 316
5.5.3.9 參考值 3 來源 [11] 本地總線參考值 317
5.5.2.1 慣性停車選擇 [3] 邏輯 OR 850
5.5.2.2 快速停止選擇 [3] 邏輯 OR 851
5.5.2.4 啟動選擇 [3] 邏輯 OR 853
5.5.2.5 反向選擇 [3] 邏輯 OR 854
9.4.1.2 T13  數字輸入 [8] 啟動 510
9.4.1.3 T14  數字輸入 [10] 反向 511
9.4.1.4 T15  數字輸入 [1] 復位 512
9.4.1.5 T17  數字輸入 [14] 點動 513

電機參數設置
參數索引 參數名稱 推薦設置 參數編號
4.2.2.1 標稱功率 如銘牌所示。 120
4.2.2.2 標稱電壓 如銘牌所示。 122
4.2.2.4 標稱頻率 如銘牌所示。 123
4.2.2.3 標稱電流 如銘牌所示。 124
4.2.2.5 標稱速度 如銘牌所示。 125
4.2.3.1 定子阻抗 (Rs) 如電機數據表所示。 130
4.2.3.2 轉子阻抗 (Rr) 如電機數據表所示。 131
4.2.3.4 定子漏抗  X1 如電機數據表所示。 133
4.2.3.6 主電抗   Xh 如電機數據表所示。 135
